ELITE BY MOBILIS, rail électrique pour lignes complexes

La solution la plus polyvalente pour répondre à vos besoins de lignes d’alimentation sophistiqués, la référence en matière de gaine multiconducteur pour des ambiances variées.

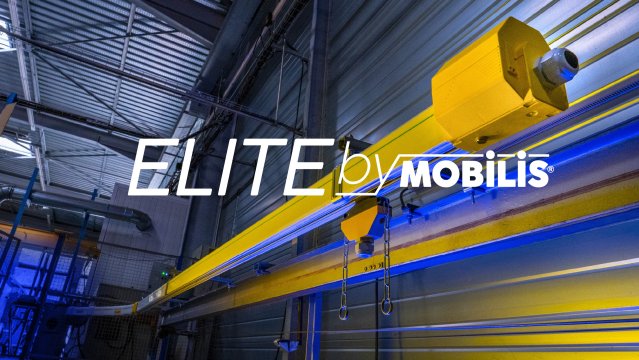

Système d’électrification mobile multiconducteur
20 à 200 A, 4 ou 5 pôles

Vue 3D : Découvrez le rail électrique multiconducteur INNO by MOBILIS sous toutes ses coutures ?

Vos bénéfices avec le rail conducteur ELITE by MOBILIS

La solution de référence pour les besoins les plus complexes

Vous recherchez une gaine d’alimentation électrique dans une gamme de calibres allant de 20 à 200 A ? Vous trouverez très certainement une solution ELITE by MOBILIS.

Élaborez des lignes d’électrification mobile incroyablement sophistiquées avec cette gaine multipolaire pré-équipée de 4 ou 5 conducteurs et son large choix d’options.

Facile à configurer

Il vous suffit de sélectionner 9 composants pour obtenir une ligne ELITE by MOBILIS opérationnelle.

Notre catalogue en ligne vous permet de préparer votre demande de prix en quelques minutes.

Extrême modularité

Des rails courbes fabriqués sur-mesure
Une version haute température (+75°C)
Des lèvres d’étanchéité pré-montées en usine pour des atmosphères poussiéreuses
Et aussi : élément de ventilation, interruption de circuit, porte d’entrée, accessoires pour la réalisation d’aiguillages et de transferts, accessoires de maintenance

Les gaines fonctionnent en intérieur comme en extérieur.

À tout moment, vous pouvez démonter et modifier une ligne ELITE by MOBILIS.

Connexion simple et fiable

La connexion par vis autocassantes assure un serrage optimal immédiat et à long terme.

Grâce au serrage fiable et à la très grande surface d’échange, la chute de tension due à la connexion est réduite.

Sécurité renforcée

Assemblez la ligne par un simple clippage des gaines dans les suspensions autoalignantes.

Les accessoires d’une ligne ELITE by MOBILIS se montent sans aucun outil.

Voir la vidéo d’installation

GAMME 2 BENEF 6 604x340

Sécurité, fiabilité, longévité

Le profil fermé offre une rigidité maximale contre l’accès aux parties sous tension. L’indice de protection IP23 garantit le personnel contre tout risque de choc électrique, même sous la pluie.

Gage d’une longévité exceptionnelle, les chariots collecteurs sont testés en endurance au-delà des exigences des normes. Toutes les pièces d’usure du système sont dimensionnées pour une longue durée de vie sans maintenance.

ELITE by MOBILIS - un système polyvalent et modulaire

Les rails électriques à prise de courant mobile ELITE by MOBILIS sont prévus pour l’alimentation électrique des :

ponts roulants,
palans,
transtockeurs,
équipements de poste de travail (tasksaver systems) ,
scènes de théâtre,
équipements de traitement des effluents liquides et de compostage,
ou encore de nombreuses autres applications en intérieur et en extérieur.

Pour toute utilisation en zone accessible au public, prévoir des aménagements de protection complémentaires (degré de protection IP4X exigé suivant EN60204-32).

Gaîne, chariot collecteur… - les caractéristiques techniques

Construction

Profil de la gaine	PVC autoporteur à structure alvéolaire - Système fermé pour une sécurité maximale
Dimensions du profil	l 64 mm h 90 mm
Encombrement	Pour faciliter le montage, maintenir un accès libre à côté de la gaine de 250 mm minimum
Longueur de ligne	Illimitée avec joint(s) de dilatation Prévoir un joint de dilatation si : - calibre 20 A et L > 140 m - calibre 40 A à 100 A et L > 150 m - calibre 130 A à 200 A et L > 250 m
Résistance à la flamme	La gaine et tous les accessoires plastiques sont auto-extinguibles, résistants au fil incandescent à 960°C pour les pièces en contact avec les parties sous tension et V-0 selon UL-94 d’une façon générale.
Matière des conducteurs	20 A : acier zingué 40 A à 200 A : cuivre
Vitesse maximale des chariots collecteurs	180 m/min avec un chariot grande vitesse en ligne droite 70 m/min avec un chariot articulé dans les courbes
Endurance	Les chariots collecteurs sont conçus pour parcourir plusieurs milliers de kilomètres.

Utilisation

Environnement indiqué	Catégorie 3 selon ISO 2081 (extérieur tempéré), intérieur, extérieur sous intempéries ou poussières. Une exécution avec tenue de 600 h au brouillard salin est disponible, nous consulter.
Conformité aux normes	EN60439-2, EN61439-6, EN60204-32, CE, UKCA
Températures d’utilisation	Gamme standard : -30°C … +55°C, Gamme haute température : -30°C … +75°C
Indice de protection	IP23 selon EN60529 (ligne montée avec l’ensemble des accessoires)

Performances électriques

Calibres nominaux	20 A, 40 A, 60 A, 100 A, 130 A, 160 A, 200 A
Nombre de pôles	4 ou 5 pôles - Le conducteur de protection (PE) est repéré sur toute la longueur de la gaine par une bande de couleur vert-jaune. Le conducteur du neutre (N) est situé en partie haute de la gaine (lorsqu’il existe).
Tension maximale d’emploi	750 VAC à 50 Hz ou 60 Hz en gamme standard 440 VAC à 50 Hz ou 60 Hz en gamme haute température
Protection contre les courts-circuits	Calibres ≤ 130 A : I_cw < 10 kA Calibres 160 et 200 A TR : I_PK = 11 kA
Distance d’isolement entre conducteurs ou entre conducteurs et parties accessibles	Distance dans l’air : 10 mm mini Lignes de fuite : 30 mm mini (selon EN60204-32)

Intensité selon facteur de marche

Le calibre du rail est la valeur minimale de l’intensité admissible par le rail. En fonction de la température ambiante et du facteur de marche, la valeur maximale admissible est plus élevée :

Température ambiante	Facteur de marche	Valeur max. admissible
Température ambiante	Facteur de marche	Calibre 40 A	Calibre 60 A	Calibre 100 A	Calibre 130 A	Calibre 160 A	Calibre 200 A
35°C	80%	72 A	90 A	117 A	127 A	162 A	211 A
40°C		67 A	86 A	109 A	117 A	155 A	195 A
55°C		48 A	63 A	86 A	87 A	131 A	140 A
35°C	100%	68 A	85 A	114 A	120 A	152 A	184 A
40°C		64 A	82 A	106 A	109 A	145 A	171 A
55°C		47 A	61 A	82 A	83 A	121 A	126 A

ELITE by MOBILIS - Votre garantie

Notre matériel est garanti un an contre tout vice de matière ou de fabrication reconnu par nous-mêmes. N’étant pas maîtres des conditions de montage et d’exploitation, notre garantie se limite au remplacement ou à la réparation (à notre choix) de l’élément reconnu défectueux. Notre responsabilité ne saurait être engagée en cas de défaut de surveillance et d’entretien. De même que les arrêts de production ne sauraient nous être imputés. En cas de litige, les tribunaux de Strasbourg sont seuls compétents, même en cas de pluralité des défendeurs.
