Élément de ventilation
Limite la condensation entre les zones de travail extérieures et intérieures à un bâtiment.
Choix des composants essentiels
Selon les informations que vous avez fournies, la ligne d’électrification INNO by Mobilis doit inclure au minimum les composants affichés et activés. Renseignez-les un à un dans l’ordre numérique.

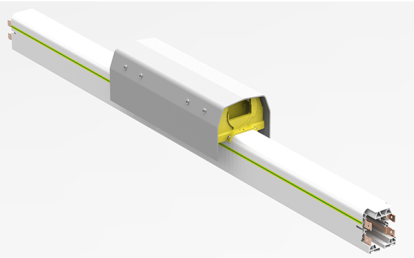

Élément de ventilation
Limite la condensation entre les zones de travail extérieures et intérieures à un bâtiment.
Avantages
- Limite la condensation
- Existe en 2 longueurs
Description
L’élément de ventilation permet de limiter le phénomène de condensation dans une gaine présentant une partie chaude (intérieur de l’atelier) et une partie froide (extérieur de l’atelier).
Il se monte comme un élément droit standard à la sortie du bâtiment (début de zone froide). Le bord du capot PVC doit être installé dans la zone froide entre 200 et 500 mm de la zone chaude.
Rappel
En cas de forte humidité (processus utilisant de l’eau, présence d’animaux, etc.), préférer Elite by Mobilis Elite avec les possibilités de joints anti-poussière.
Données techniques

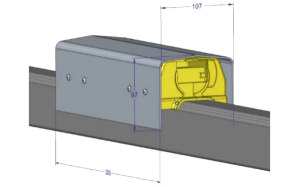

Dimensions du capot
L x l x H (mm) : 300 x 107 x 97

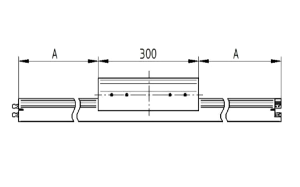

Distance A de chaque côté du capot PVC:
Longueur 1000 mm : A = 350 mm
Longueur 4000 mm : A = 1850 mm
Références et compatibilités
Pour commander
- Utile uniquement lorsque la gaine présente une partie chaude (intérieur de l'atelier) et une partie froide (extérieur de l'atelier)
- L’élément de ventilation existe en longueur 1 m et 4 m.
- Prévoir 2 suspensions, entraxe 500 mm pour un élément de 1 m, entraxe 2 m pour un élément de 4 m. Cette information vous sera rappelée lorsque vous choisirez la quantité de suspensions coulissantes.
Références
| Quantité | ||
|---|---|---|
|
40A - Élément de ventilation de longueur 1 m |
MI5300 |
|
|
40A - Élément de ventilation de longueur 4 m |
MI5340 |
|
|
60A - Élément de ventilation de longueur 1 m |
MI5301 |
|
|
60A - Élément de ventilation de longueur 4 m |
MI5341 |
|
