Connexion de jonction
Lien mécanique et électrique entre les différentes gaines constituant la ligne.
Avantages
- Montage rapide sans outil
- Positionnement précis et auto-accrochage des conducteurs
Description

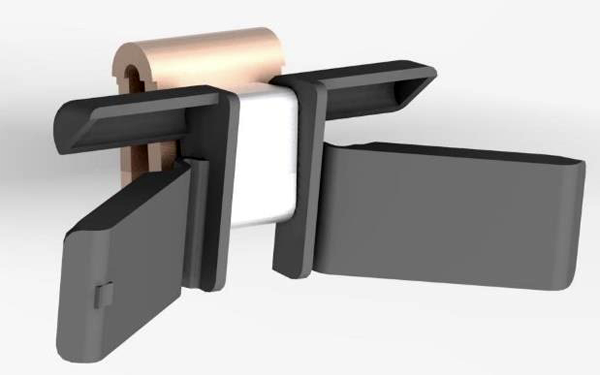

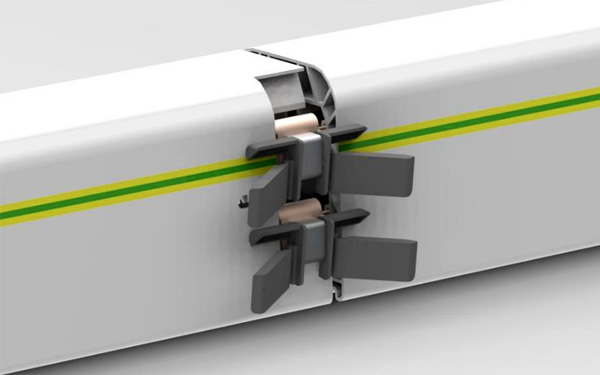

La connexion de jonction, placée aux jonctions de gaines, assure la continuité électrique et mécanique des conducteurs sur toute la longueur de la ligne.
La face extérieure arrière, du côté opposé au ressort, est prévue pour assurer le passage du balai du chariot collecteur à la jonction.

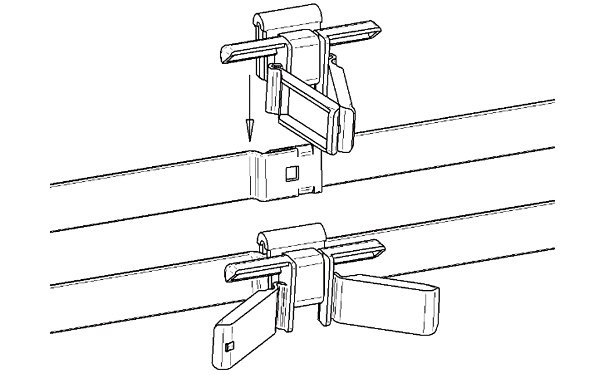

Le préhenseur intégré facilite la mise en place et le démontage et reste monté en permanence (il s’aplatit sous le couvre-joint).
Commune aux 2 calibres, la connexion de jonction est démontable et réutilisable.
Données techniques
Matière : Cuivre, Acier inox, thermoplastique autoextinguible pour la pièce de préhension
Références et compatibilités
Pour commander
Pour déterminer le nombre de connexions de jonction à commander :
- Comptez le nombre de liaisons entre gaines ;
- Retranchez le nombre d’alimentations en cours de ligne ;
- Multipliez le nombre obtenu par 4 (il faut 4 connexions de jonction par liaison).
Références
| Quantité | ||
|---|---|---|
|
Connexion de jonction avec pièce de préhension intégrée |
MI1000-P |
|
